Горизонтальные обрабатывающие центра с ЧПУ, производства TAJMAC-ZPS Чехия

tajmac

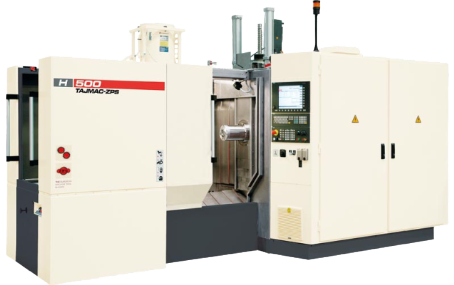

Горизонтальный обрабатывающий центр с ЧПУ TAJMAC-ZPS H500

Высокопроизводительный горизонтальный обрабатывающий центр с ЧПУ TAJMAC-ZPS H500 - предназначенн для комплексной обработки различных деталей с нескольких сторон за один установ. Аналог станков ИР 500, ИС 500.

Характеристики

Tajmac H500

Ход X/Y/Z

мм

750/700/770

Скорость перемещения

м/мин

50x50x50

Ускорение по осям

м/с2

6

Размер стола

мм

500x500

Нагрузка на стол

кг

800

Шпиндель

об/мин

ISO50 - 8000

Мощность

кВт

18,5

Вес станка

кг

14000

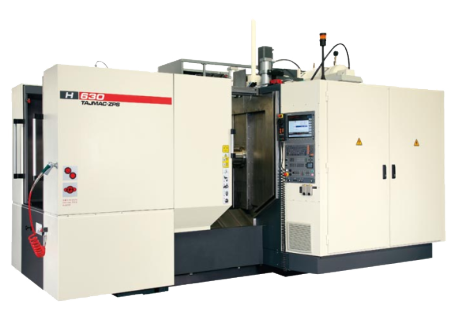

Горизонтальный обрабатывающий центр с ЧПУ TAJMAC-ZPS H630

Обрабатывающий фрезерный центр оснащенный устройством смены палет с двумя палетами и инструментальным магазином с автоматической сменой инструмента. Станок предназначен для высокопроизводительной комплексной обработки пресс-форм, деталей автомобильной промышленности из различных материалов - стали, серого чугуна и сплавов легких металлов. Поворотный стол (ось B) позволяет производить обработку с нескольких сторон.Типоразмер станка лежит между моделями станков ИР 500 и ИР 800.

Характеристики

Tajmac H630

Ход X/Y/Z

мм

750/700/770

Скорость перемещения

м/мин

50x50x50

Ускорение по осям

м/с2

5

Размер стола

мм

630х630

Нагрузка на стол

кг

800

Шпиндель

об/мин

ISO50 - 8000
HSK-A63 - 18000
HSK-A100 - 14000

Мощность

кВт

30
31

37

Вес станка

кг

14000







Горизонтальный обрабатывающий центр с ЧПУ TAJMAC-ZPS H800

Высокопроизводительный горизонтальный станок H800 в состоянии выполнить практически любой вид комплексной обработки большого спектра заготовок. Благодаря уникальной конструкции и технологиям производства данный станок способен выполнять как силовое фрезерование крупных заготовок, так и высокоскоростное резерование прецизионных деталей.
Исполнение станка с наклонно-поворотный столом расширяет возможности станка и позволяет производить обработку одновременно по 5-ти осям, что является обязательным условием при изготовлении высокосложных деталей типа турбинные лопатки, импеллеры и прочее.
Станок отличается высокой жесткостью, производительностью и долговременной высокой точностью.


Характеристики

Tajmac H800

Ход X/Y/Z

мм

1000/1050/1100

Скорость перемещения

м/мин

50x50x50

Ускорение по осям

м/с2

5

Размер стола

мм

800x800
Круглый стол диаметром 800 мм при 5-ти осевой компановке

Нагрузка на стол

кг

2500

Шпиндель

об/мин

SK50 - 8000 (ременной)
SK50 - 4500 (ременной)
SK40 - 15000 (прямой)

HSK-A63 18000 (прямой)
HSK-A100 14000 (прямой)

Мощность

кВт

43
25
31
31
37

Вес станка

кг

31000

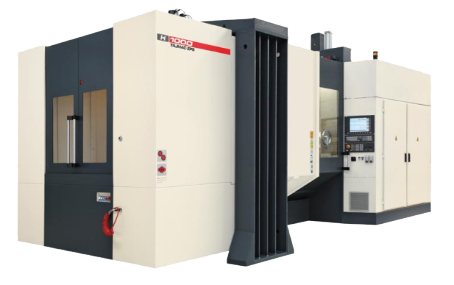

Горизонтальный обрабатывающий центр с ЧПУ TAJMAC-ZPS H1000

Производительный горизонтальный обрабатывающий центр модели H 1000 с успехом реализовывает себя в широком диапазоне видов обработок, начиная силовым резанием и заканчивая высокоскоростной обработкой. Выделяется хорошими демпфирующими свойствами и виброустойчивостью, максимальной жесткостью, динамической и температурной стабильностью. Концепция станка построена на Т-образном исполнении станины с поперечно-перемещаемой стойкой (ось X), по которой в вертикальном направлении перемещается шпиндельная бабка (ось Y). Перемещения по оси Z выполняет поворотный стол (ось B) с обрабатываемой деталью.
T
AJMAC-ZPS H1000 FIVE AXIS - станок без сменных палет, с ЧПУ-управляемым поворотным столом (4-я ось "B", 5-я ось "A")

Характеристики

Tajmac H1000

Ход X/Y/Z

мм

1400/1050/1100

Скорость перемещения

м/мин

50x50x50

Ускорение по осям

м/с2

5

Размер стола

мм

1000x1000

Нагрузка на стол

кг

2500

Шпиндель

об/мин

SK50 - 8000 (ременной)
SK50 - 4500 (ременной)
SK40 - 15000 (прямой)

HSK-A63 18000 (прямой)
HSK-A100 14000 (прямой)

Мощность

кВт

43
25
31
31
37

Вес станка

кг

33500
