Автоматы продального точения швейцарского типа серии MANURHIN K’MX, производства TAJMAC-ZPS Чехия.

tajmac

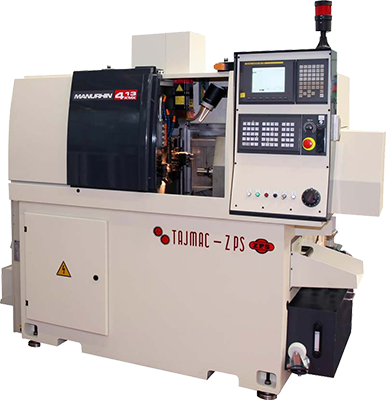

Автомат продольного точения MANURHIN K’MX 413 - предназначен для обработки малых деталей диаметром от 2-х до 16-ти мм.
Речь идет о высокодинамическом станке, который отличается своей высокой точностью обработки и достижением качества обработанной поверхности. Станок K’MX 413 в стандартном исполнении - поставляется комплектно оснащенным и готовым к обработке. Дополнительный шпиндель и приводные инструменты входят в состав базового оснащения станка также, как и устройство для подачи прутка. Легкая кинематика и последняя генерация системы ЧПУ обеспечивают простое и быстрое программирование, сокращающее время, необходимое для наладки станка. Автомат K’MX 413, оснащенный 2-я мотор-шпинделями, 3-я приводными инструментами, C-осью и 12-ю жесткими инструментами, способен производить обработку и сложных деталей.

Характеристики

MANURHIN K’MX 413

Главный шпиндель

Диаметр прутка

мм

13 (16)

Диаметр отверстия в шпинделе

мм

17 (19)

Мотор-шпиндель

кВт

5,5 кВт 12000 об/мин

Ход шпиндельной бабки

мм

130

Контршпиндель

Размер прутка

об/мин

13 (16)

Диаметр отверстия в шпинделе

мм

17

Мотор-шпиндель

кВт

3,7 кВт 12000 об/мин

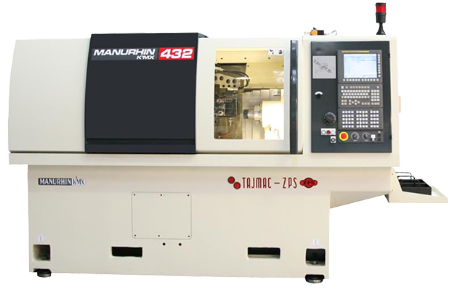

Станки K’MX 432, 632 предназначены для обработки сложных деталей из пруткового материала диаметром до 32 мм. Станки оснащены системой управления и приводами от фирмы Fanuc, которая позволяет производить управление 4 или 6-ю независимыми линейными осями. Подвижная шпиндельная бабка, ход которой достигает 410 мм, позволяет за один проход обработать детали гораздо длиннее, чем обычные автоматы продольного точения. Оригинальная конструкция станка так предоставляет для его владельца очень важное большое конкурентное преимущество. K'MX 432, 632 - это идеальное решение для производства деталей с требованием высокой производительности.

Характеристики

MANURHIN K'MX 432-632

Главный шпиндель

Диаметр прутка

мм

32

Диаметр отверстия в шпинделе

мм

37

Мотор-шпиндель

кВт

5,5 кВт 10000 об/мин

Ход шпиндельной бабки (ось Z1)

мм

410

Контршпиндель

Размер прутка

об/мин

32

Диаметр отверстия в шпинделе

мм

37

Мотор-шпиндель

кВт

5,5 кВт 10000 об/мин

Кол-во осей

K'MX 432 - 4
K'MX 632 - 6

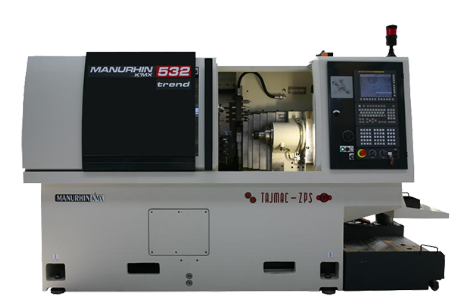

Автомат продольного точения MANURHIN K’MX 532 TREND предназначен для производительной обработки деталей из прутка диаметром до 32 мм. Ввиду того, что диаметр проходного отверстия шпинделя 37 мм, то нет необходимости производить доработку концов прутка на меньший диаметр для захвата цангой устройства для подачи прутка.
Станок стандартно оснащен двумя мотор-шпинделями с максимальной частотой вращения 10 000 об/мин и ротационной направляющей втулкой, которая синхронизирована с главным шпинделем. Пять линейных управляемых осей (X1, Y1, Y2, Z1, Z2) и две ротационные оси (C1, C2) позволяют производительно производить обработку, как простых, так и сложных деталей.

Характеристики

MANURHIN K'MX 532 TREND

Главный шпиндель

Диаметр прутка

мм

32

Диаметр отверстия в шпинделе

мм

37

Мотор-шпиндель

кВт

5,5 кВт 10000 об/мин

Ход шпиндельной бабки (ось Z1)

мм

410

Контршпиндель

Размер прутка

об/мин

32

Диаметр отверстия в шпинделе

мм

37

Мотор-шпиндель

кВт

5,5 кВт 10000 об/мин

Кол-во осей

5

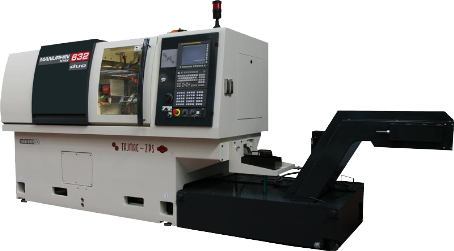

Автомат продольного точения MANURHIN K’MX 632 DUO предназначен для производительной обработки деталей из прутка диаметром до 32 мм. Ввиду того, что диаметр проходного отверстия шпинделя 37 мм, то нет необходимости производить доработку концов прутка на меньший диаметр для захвата цангой устройства для подачи прутка.
Станок стандартно оснащен двумя мотор-шпинделями с максимальной частотой вращения 10 000 об/мин и ротационной направляющей втулкой, которая синхронизирована с главным шпинделем . Шесть линейных осей ЧПУ (X1, Y1, X2, Y2, Z1, Z2) и две ротационные оси ЧПУ (C1, C2) позволяют производительно производить обработку, как простых, так и сложных деталей.

Характеристики

MANURHIN K'MX 632 DUO

Главный шпиндель

Диаметр прутка

мм

32

Диаметр отверстия в шпинделе

мм

37

Мотор-шпиндель

кВт

5,5 кВт 10000 об/мин

Ход шпиндельной бабки (ось Z1)

мм

410

Контршпиндель

Размер прутка

об/мин

32

Диаметр отверстия в шпинделе

мм

37

Мотор-шпиндель

кВт

5,5 кВт 10000 об/мин

Кол-во осей

6

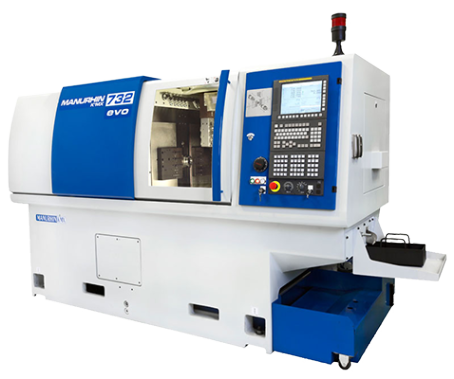

Автомат продольного точения MANURHIN K’MX 732 EVO предназначен для производительной обработки деталей из прутка диаметром до 32 мм. Ввиду того, что диаметр проходного отверстия шпинделя 37 мм, то нет необходимости производить доработку концов прутка на меньший диаметр для захвата цангой устройства для подачи прутка.
Станок стандартно оснащен двумя мотор-шпинделями с максимальной частотой вращения 10 000 об/мин и ротационной направляющей втулкой, которая синхронизирована с главным шпинделем . Семь линейных осей ЧПУ (X1, Y1, X2, Y2, Z1, Z2, W1) и две ротационные оси ЧПУ (C1, C2) позволяют производительно производить обработку, как простых, так и сложных деталей. Благодаря конструктивному решению станка, обработку можно производить четырьмя инструментами одновременно.

Характеристики

MANURHIN K'MX 732 EVO

Главный шпиндель

Диаметр прутка

мм

32

Диаметр отверстия в шпинделе

мм

37

Мотор-шпиндель

кВт

25 кВт 8000 об/мин

Ход шпиндельной бабки (ось Z1)

мм

410

Контршпиндель

Размер прутка

об/мин

32

Диаметр отверстия в шпинделе

мм

37

Мотор-шпиндель

кВт

5,5 кВт 10000 об/мин

Кол-во осей

7

Ускоренная подача

м/мин

30 м/мин

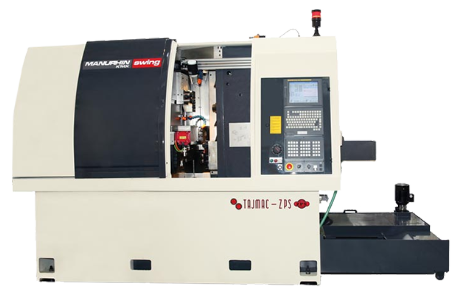

Станок K’MX SWING - предназначен для обработки сложных деталей из пруткового материала до 32 мм. Станки K’MX SWING позволяют производить обработку детали 4-я инструментами одновременно, а подвижная шпиндельная бабка с перемещением 250 мм позволяет за одну установу цанги поочередно обработать сразу несколько деталей. Быстрый переход с одной детали на другую за счет 23 инструментальных позиций. Так как 14 из вышеуказанных позиций могут быть приводными, то станок в наилучшем своем исполнении, может произвести чистовую обработку и самых сложных деталей. Тех деталей, обработку которых многие фирмы сегодня производят, используя несколько операций на разных типах обрабатывающих станков.

Характеристики

MANURHIN K'MX 732 EVO

Главный шпиндель

Диаметр прутка

мм

26 (32)

Диаметр отверстия в шпинделе

мм

33

Мотор-шпиндель

кВт

7,5 кВт 8000 об/мин

Ход шпиндельной бабки (ось Z1)

мм

250

Контршпиндель

Размер прутка

об/мин

26

Диаметр отверстия в шпинделе

мм

26,5

Мотор-шпиндель

кВт

5,5 кВт 8000 об/мин

Кол-во осей

7 (10)
