Портальные 5-ти осевые и вертикально-фрезерные станки с ЧПУ, производства TAJMAC-ZPS Чехия

tajmac







Вертикальный обрабатывающий центр портального типа TAJMAC-MCV 1210

MCV 1210 - это высокопроизводительный металлорежущий станок, предназначенный для обработки сложных многомерных поверхностей с применением как 3-х, так и 5-ти координатной обработки. Высокая жесткость и динамика в сочетании с отличными демпфирующими характеристиками позволяет применять методы высокоскоростного HSC фрезерования.
У станков типа верхнего портала шпиндель установлен в шпиндельном блоке, который вмонтирован в ползун. Все перемещения станка осуществляются по линейным направляющим с элеметами качения. Измерение положения по осям X, Y, Z - прямое и производится с помощью абсолютных преобразователей линейных перемещений линеек.

Характеристики

Tajmac MCV1210

Ход X/Y/Z

мм

1000/800/600

Скорость перемещения

м/мин

40х40х40

Ускорение по осям

м/с2

5

Размер стола

мм

1200х1000
Или круглый стол 800 мм. при 5-ти осевой компановке

Нагрузка на стол

кг

3000 (500)

Шпиндель

об/мин

ISO40 - 15000; 31 кВт
HSK-A63 - 18000; 32 кВт
HSK-A100 - 14000; 37
кВт

Вес станка

кг

11500

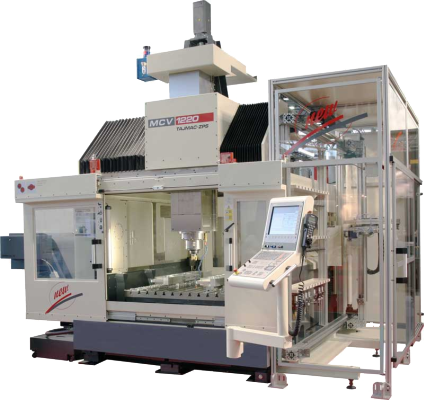

Вертикальный обрабатывающий центр портального типа TAJMAC-MCV 1220

MCV 1220 - вертикальный фрезерный центр типа верхнего портала с двумя самостоятельными, съемными столами или с одним неподвижным и одним съемным поворотным столом, которые установлены в одной рабочей зоне или в разделенной рабочей зоне. Вертикальный фрезерный центр предназначен для использования в инструментальном производстве для обработки деталей плоской и коробчатой формы из стали, серого чугуна, сплавов легких металлов и титана. Высокая жесткость и динамика в сочетании с отличными демпфирующими характеристиками позволяет применять методы высокоскоростного HSC фрезерования.

Характеристики

Tajmac MCV1220

Ход X/Y/Z

мм

1000/1800/600

Скорость перемещения

м/мин

40х40х40

Ускорение по осям

м/с2

5

Размер стола

мм

1200х2000
Или круглый стол 800 мм. при 5-ти осевой компановке

Нагрузка на стол

кг

3000 (550)

Шпиндель

об/мин

ISO40 - 15000; 31 кВт
HSK-A63 - 18000; 32 кВт
HSK-A100 - 14000; 37
кВт

Вес станка

кг

14500



Характеристики

Tajmac MCFV 1060

Tajmac MCFV 1260

Tajmac MCFV 1680

Tajmac MCFV 2080

Ход по осям X/Y/Z

мм

1016/610/760

1270/610/760

1650/810/810

2030/810/810

Скорость перемещения

м/мин

40

40

30

30

Ускорение по осям

м/с2

5

5

3,5

3,5

Размер стола

мм

1270х590

1450х590

1800х780

2200х780

Нагрузка на стол

кг

1350

1350

2500

3000

Шпиндель

тип

ISO 40 (HSK 80) 10000 об/мин; 20/28 кВт; 244/342 Нм; с планетарной коробкой передач
ISO 50 8000 об/мин; 20/30 кВт; 306/458 Нм; с планетарной коробкой передач
ISO 40 12000 об/мин; 17/25 кВт; 96/141 Нм; ременная передача
ISO 50 8000 об/мин; 17/25 кВт; 143/210 Нм; ременная передача
ISO 40 15000 об/мин; 25/31 кВт; 159/197 Нм; мотор-шпиндель
HSK-A 63 18000 об/мин; 25/31 кВт; 159/197 Нм; мотор-шпиндель

Вес станка

кг

7700

8300

13800

14300
