Тяжелые обрабатывающие центра портального типа, сирии H22-H32. Производства TAKUMI. Производства TAKUMI. High speed bridge type machining center TAKUMI H series.

takumi













Мощные портальные станки с ЧПУ.
Данный тип оборудования прекрасно подходит для комплексной обработки габаритных заготовок и силового фрезерования.
Высочайшая устойчивость и динамика при самых высоких требованиях. Прецизионная обработка крупных деталей с оптимальными результатами. Максимальная жёсткость станка позволяет развить высокую скорость обработки.
Благодаря высочайшей стабильности, жёсткости и производительности данный тип оборудования идеально подходит для изготовления пресс-форм и других сложных деталей, требующих гарантированной высокой точности.
Оборудование станка мощными высокоскоростными шпинделями (вплоть до 36000 об/мин) позволяет производить высокоскоростное фрезерование сложных деталей.

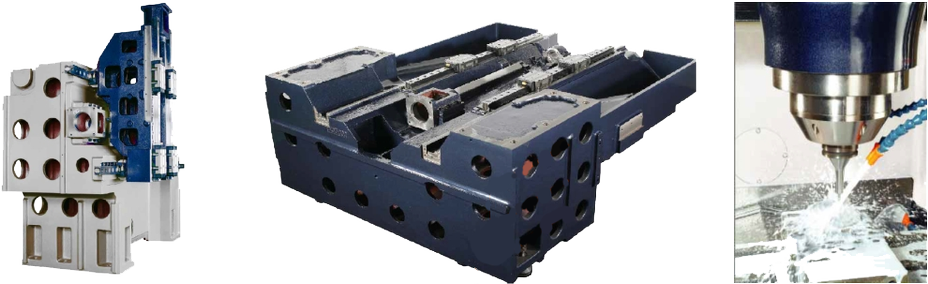

Все компоненты станины изготовлены из чугуна класса Meehanite. Проведена специальная термическая обработка для снятия напряжения - так называемое искусственное старение. это гарантирует наивысшее структурную стабильность и точность позиционирования.
Специальная конструкция обшивки станка и широкие двери облегчают загрузку-выгрузку заготовок.
Эргономичная поворотная панель оператора позволяет работать в любом положении.
Шпиндель оборудован мощной коробкой передач, которая резко повышает крутящий момент.
Система принудительного охлаждения шпинделя и коробки передач снижает тепловую деформацию и продлевает срок службы ответственных узлов.


Централизованная автоматическая система смазки.

ШВП по осям X / Y / Z и линейные направляющие имеют централизованную автоматическую систему смазки. Данная система имеет точный расчет необходимого количества масла, что позволяет добиться максимально высокого эффекта и избежать попадание лишнего масла с СОЖ.



Высокоскоростные портальные станки H22 и H32

Система ЧПУ: FANUC 31iMC или HEIDENHAIN ITCN 530
Шпиндель: HSKA63 20000 об/мин. с прямым приводом.
Опция - 15000 об/мин. HSKA100; 24000 об/мин. HSKA63 IBAG; 36000 об/мин. HSKE50 IBAG
Кол-во инструментов: HSKA - 16 шт. Опция - 24, 30, 48 инструментов.
Стандартная комплектация:
Принудительное охлаждение шпинделя; трансформатор; полностью закрытая зона обработки; система подачи СОЖ; рабочая лампа-индикатор; пистолет подачи СОЖ и воздуха под давлением; централизованная система смазки.
Возможные опции:
Подача СОЖ через шпиндель под высоким давлением; маслосепаратор; система удаления масляного тумана; оптические линейки; системы контактного и лазерного замера инструмента; система замеры заготовки; подготовка и установка поворотного стола для обеспечения работы 4-ой оси; различные типы стружкоуборщиков.

Характеристики

H22S

H32S

Ход X/Y/Z

мм

2200/1650/800

3200/1650/800

Скорость перемещения

м/мин

20x20x20

16x20x20

Размер стола

мм

2400x1600

3320x1600

Нагрузка на стол

кг

8000

8500

Шпиндель

BBT40 20000 об/мин
(15000
HSK-A100; 14000 HSK-A63;
36000
HSK-A50 - встроенный привод)

Мощность

кВт

18,5 (26 - Опция)

Вес станка

кг

27000

33000

Характеристики

H22T

H32T

Ход X/Y/Z

мм

2200/2250/800

3200/2250/800

Скорость перемещения

м/мин

20x16x20

16x16x20

Размер стола

мм

2400x2100

3320x2100

Нагрузка на стол

кг

8000

8500

Шпиндель

BBT40 15000 об/мин
(15000
HSK-A100; 14000 HSK-A63;
36000
HSK-A50 - встроенный привод)

Мощность

кВт

18,5 (26 - Опция)

Вес станка

кг

31000

37000
