Вертикальный обрабатывающий центр с направляющими скольжения. Серия V, производство TAKUMI. Vertical machining center TAKUMI, V series HEAVY CUTTING.

takumi













Высокая жесткость и высокая точность структуры станка.
Все компоненты станины изготовлены из чугуна класса Meehanite. Проведена специальная термическая обработка для снятия напряжения - так называемое искусственное старение. это гарантирует наивысшее структурную стабильность и точность позиционирования.
Основание имеет специальный дизайн с 4-мя направляющими скольжения. Направляющие широко разнесены между собой, что позволяет проводить высокоточную силовую обработку тяжелых заготовок.
ШВП по 3-м осям специального дизайна уменьшает тепловую деформацию, что обеспечивает высокую точность.


Централизованная автоматическая система смазки.

В состав автоматической централизованной системы смазки входят высококлассный масляный насос и медные трубки, что обеспечивает прогнозируемую и стабильную смазку направляющих и ШВП.



Подача СОЖ для промывки системы

Основание станка имеет наклонную конструкцию, что с паре с мощной системой подачи СОЖ обеспечивает идеальную производительность удаления стружки.

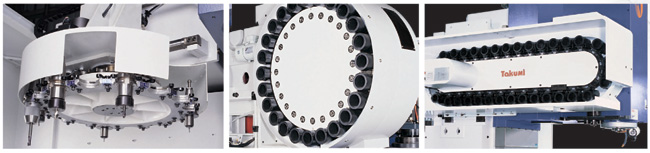

Автоматическая система смены инструмента

Существует несколько типов системы смены инструмента. Зачастую в базовой комплектации устанавливается 16-ти или 20-ти инструментальный сменщик.
В качестве опции доступна установка системы на 24 и 32 инструмента.

ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР V10 и V12

Система ЧПУ: FANUC или MITSUBISHI
Шпиндель: BT40 10000 об/мин. Опция - 6000 с коробкой передач, 12000 об/мин.
Кол-во инструментов: VT10 - 16 шт, VT12 - 20 шт. Опция - 24 шт или 32 инструмента
Стандартная комплектация:
Принудительное охлаждение шпинделя; трансформатор; полностью закрытая зона обработки; система подачи СОЖ; рабочая лампа-индикатор; пистолет подачи СОЖ и воздуха под давлением; централизованная система смазки.
Возможные опции:
Подача СОЖ через шпиндель под высоким давлением; маслосепаратор; система удаления масляного тумана; оптические линейки; системы контактного и лазерного замера инструмента; система замеры заготовки; подготовка и установка поворотного стола для обеспечения работы 4-ой оси; различные типы стружкоуборщиков.

Характеритски

V10

V12

Ход X/Y/Z

мм

1000/510/560

1200/660/610

Размер стола

мм

1060х550

1350х690

Нагрузка на стол

кг

600

1100

Шпиндель

BT40 10000 об/мин (12000 Опция)

Мощность

кВт

11

11

Вес станка

кг

6200

8500



ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР V15 и V18

Система ЧПУ: FANUC или MITSUBISHI
Шпиндель: BT50 - 6000 об/мин с коробкой передач.
Кол-во инструментов: 24 шт. Опция - 32 инструмента
Стандартная комплектация:
Принудительное охлаждение шпинделя; трансформатор; полностью закрытая зона обработки; система подачи СОЖ; рабочая лампа-индикатор; пистолет подачи СОЖ и воздуха под давлением; централизованная система смазки.
Возможные опции:
Подача СОЖ через шпиндель под высоким давлением; маслосепаратор; система удаления маслянного тумана; оптические линейки; системы контакного и лазерного замера инструмента; система замеры заготовки; подготовка и установка поворотного стола для обеспечения работы 4-ой оси; различные типы стружкоуборщиков.

Характеритски

V15

V18

Ход X/Y/Z

мм

1524/762/720

1800/850/750

Размер стола

мм

1600x760

1900х850

Нагрузка на стол

кг

1500

2000

Шпиндель

Встроенная коробка передач
BT50 6000 об/мин (10000 Опция)

Мощность

кВт

18,5

18,5

Вес станка

кг

13000

16000



ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР V22 и V32

Система ЧПУ: FANUC или MITSUBISHI
Шпиндель: BT50 - 6000 об/мин - с коробкой передач
Кол-во инструментов: 24 шт. Опция - 32 инструмента
Стандартная комплектация:
Принудительное охлаждение шпинделя; трансформатор; полностью закрытая зона обработки; система подачи СОЖ; рабочая лампа-индикатор; пистолет подачи СОЖ и воздуха под давлением; централизованная система смазки.
Возможные опции:
Подача СОЖ через шпиндель под высоким давлением; маслосепаратор; система удаления маслянного тумана; оптические линейки; системы контакного и лазерного замера инструмента; система замеры заготовки; подготовка и установка поворотного стола для обеспечения работы 4-ой оси; различные типы стружкоуборщиков.

Характеритски

V22

V32

Ход X/Y/Z

мм

2200/1066/750

3200/1066/750

Размер стола

мм

2200х1025

3200х1025

Нагрузка на стол

кг

3000

4500

Шпиндель

Встроенная коробка передач
BT50 6000 об/мин (10000 Опция)

Мощность

кВт

26

26

Вес станка

кг

19700

23850
